Operational Amplifier

Inverting Amplifier

กำหนดให้

    Av        = 4
    Vip-p   = 1 V
    Ri         = 2.5 V
    Rf         = 10 V
    F          = 4k Hz

จากสูตร


Vo = -(4k/2.5K)*1

Vo = -4 V

วงจรนี้จะทำหน้าที่แปลงสัญญาณ Input ที่เป็นสัญญาณ Pulse ให้เป็นสัญญาณรูปคลื่นสามเหลี่ยม (Triangle) โดยสัญญาณ Output ที่ได้จะกลับเฟสกับสัญญาณ Input

วงจรนี้จะทำหน้าที่แปลงสัญญาณ Input ที่เป็นสัญญาณ Pulse ให้เป็นสัญญาณรูปคลื่นสามเหลี่ยม (Triangle) โดยสัญญาณ Output ที่ได้จะ In phase กับสัญญาณ Input

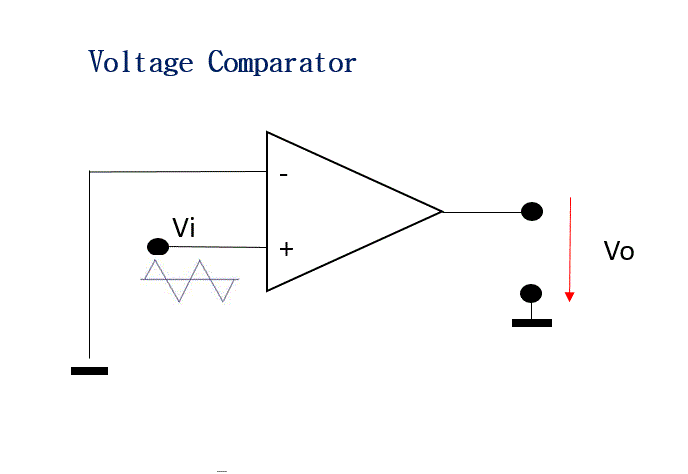

วงจร Voltage Comparator ใช้ Voltage Divider

วีดีโอ - วงจร 1-4
